Вы приветствуете, что вы приезжаете на нашу фабрику, чтобы купить последние продажи, низкую цену и высококачественную сборку совета директоров, Hoshineo LCD-Tech с нетерпением ждет сотрудничества с вами.
Сборка платы - это процесс, который включает монтаж электронных компонентов на печатной плате (PCB). PCB состоит из многих небольших электронных компонентов, таких как конденсаторы, резисторы и другие электронные чипы, которые припаяны на доске. Эти компоненты могут быть предварительно распространяются или припаяны с помощью машин Pick and Place. Процесс сборки платы очень сложный и требует большого опыта. Поэтому использование правильных услуг сборки платы очень важно.
ПРЕДМЕТЫ | Параметр | |||||
Количество слоев | 1-20 слоев | |||||
Материалы доски | FR4, CME3, CME1,5G | |||||
Размер печатной платы (min-max) | 50x80 мм до 1000 мм × 600 мм (39,37 "x23,6") | |||||
внутренняя линия ширина/пространство (мин) | 4 млн/4 мили (100/100 мкм) | |||||
Отделка для покрытия /отделка поверхности | HASL, OSP, HIG, HASL, Golden, The Panel, OF, Enig | |||||
Innerlayer Road (мин) | 5 млн (0,13 мм) | |||||
Толщина ядра (мин) | 8 мл (0,2 мм) | |||||
Внутренние медные слои финишера | 1/2 унции (17um) a- | |||||
Готовые внешние наружные слои | 1/2 унции (17um) | |||||
Окончательная толщина печатной платы (допуск %) | 0,5-4,0 мм | |||||
Окончательная толщина печатной платы (допуск %) | Толщина <1,0 мм | |||||
1,0 мм Карн <2,0 мм | ||||||
Толщина ≥2,0 мм | ||||||
Внутренний процесс слоя | Коричневый оксид | |||||
Минимальное пространство для проводника | ± 3 млн (± 76 мкм) | |||||
Минимальный размер буровой отверстия | 0,25 мм | |||||
Мин диаметр готового отверстия | 0,2 мм | |||||
Точность положения отверстия | ± 2 млн (± 50 м) | |||||
Пробуренная толерантность слота | ± 3 млн (± 75 м) | |||||
PTH терпимость | ± 2 млн (± 50 м) | |||||
Npth толерантность | ± 1 миль (± 25 м) | |||||
MAXA.R.OF PTH | 8:01 | |||||
Толщина меди в отверстиях | 0,4-2 млн (10-50 мкм) | |||||
изображение к толерантности к изображению | ± 3 млн (0,075 мм) | |||||
Толщина маски для припадения | Конец линии 0,4-1,2 млн (10-30 мкм) | |||||
Линейный угол ≥0,2 млн (5ум) | ||||||
на подложке | ≤ fined cu | |||||
Толщина+1,2 мм карнизирована Cu | ||||||
толщина+30 м) ≤+1,2 млн.+30 м) | ||||||
мой пруд для приподкой маски | 4,0 млн (100um) | |||||
контроль импеданса и терпимость | 50 Ом ± 10% | |||||
деформация и поворот | ≤0,5% | |||||
Срок поставки | 1-2 слои 10-12 дней | |||||
4-20 слоев 12-20 дней | ||||||
Упаковка | Общая экспортная упаковка |

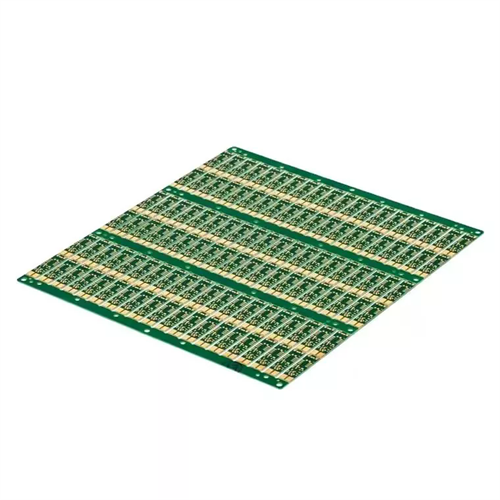

Хорошая электрическая проводимость: часть золотого пальца обычно покрывается проводящими материалами, такими как золото или никелевое золото, которые имеют превосходную электрическую проводимость и могут обеспечить точность и стабильность передачи сигнала.
Превосходная устойчивость к окислению. Благодаря антиоксидантной обработке антиоксидирующая ПХБ золотых пальцев может эффективно предотвратить окисление медного слоя и поддерживать его хорошую сварку и электрические характеристики.
Аккуратно расположенное: на краях платы на краю доски обычно расположены подушечки на антиоксидационной плате с золотыми пальцами и аккуратно расположены в прямоугольник одинаковой длины и ширины. Эта конструкция облегчает стыковку с штифтом разъема для быстрого соединения и передачи сигнала.
Различные сценарии применения: Антиоксидическая пласка с золотыми пальцами широко используется в полях, требующих высокой надежности и подключения к высокой стабильности, таких как компьютерная память, графическая карта, сетевая карта, память, U-диск, чтения карт и другое электронное оборудование.
Упаковка и доставка
Используйте утолщенную пластиковую вакуумную упаковку для превосходной прочности уплотнения и сопротивления для поломки. Внешняя упаковка использует ламинированную коробку 3K-K, дополнительно усиленную пеной, для дополнительной защиты.
